芯力特車規TVS提供更具性價比的選擇

發布日期：2025-09-10發布者：芯力特 分享到:

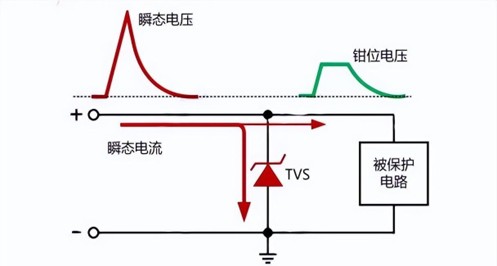

TVS工作原理:

TVS的作用是在瞬態過電壓發生時，它們能迅速將電流分流到地線，限制電壓峰值，防止ECU關鍵組件失效。這是一種低成本且有效的保護手段，通常被集成在汽車電源、CAN總線（Controller Area Network）、LIN總線（Local Interconnect Network）或其他數據通信線路中。因此，它們是現代汽車電子系統設計中的標準組成部分。

芯力特TVS產品:

芯力特深耕車規CAN/LIN通訊接口芯片，在廣泛的應用中了解客戶的需求，推出汽車級TVS產品，助力車規CAN/LIN通訊接口保護。

本次重點介紹5款TVS產品，其中2款為最新推出的高性能TVS，新一代TVS在關鍵參數上實現顯著突破，特別是在超低寄生電容(Cj)方面表現突出，為高速通信應用提供更優保護方案。

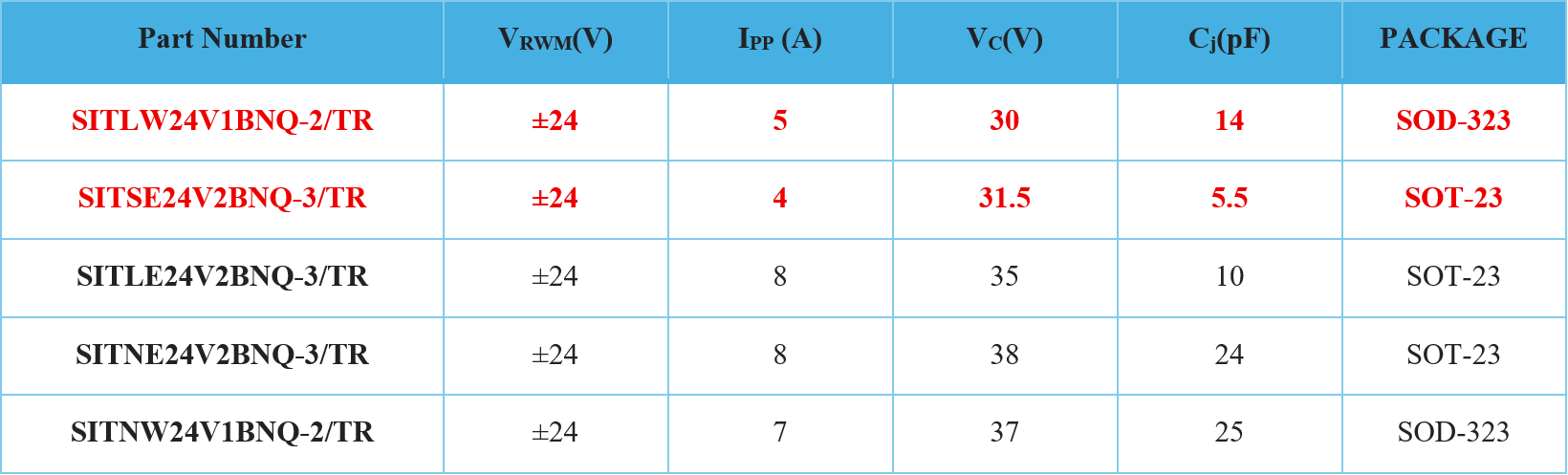

1. TVS型號和典型參數(紅色為新產品)

2. TVS產品詳細參數介紹

(1). SITLW24V1BNQ-2/TR

       產品特性：

      截止電壓V_RWM：±24 V

      漏電流I_R：50 nA

      鉗位電壓Vc: 30 V

      峰值電流 Ipp：5A

      結電容 Cj:14 pF

     封裝類型：SOD-323

       應用場合：

      LIN總線保護

       防護等級

     IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

     ISO 10605 (ESD): ±30kV (contact discharge)

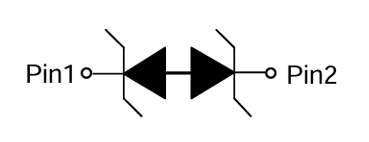

       電路框圖

(2). SITSE24V2BNQ-3/TR

       產品特性：

     截止電壓V_RWM：±24 V

     漏電流I_R：50 nA

     鉗位電壓Vc: 31.5 V

     峰值電流Ipp：4A

     結電容 Cj : 5.5pF

     封裝類型：SOT-23

        應用場合：

     CAN/CAN FD總線保護

        防護等級

     EC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

     ISO 10605 (ESD): ±30kV (contact discharge)

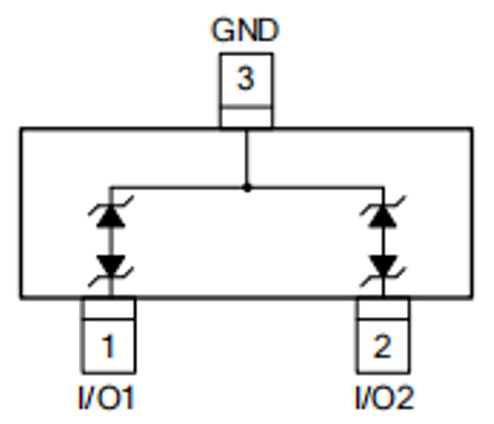

電路框圖

(3). SITLE24V2BNQ-3/TR

       產品特性：

     截止電壓V_RWM：±24 V

     漏電流I_R：50 nA

     鉗位電壓Vc: 35 V

     峰值電流 Ipp：8 A

     結電容 Cj:10 pF

     封裝類型：SOT-23

       應用場合：

     CAN/CAN FD總線保護

       防護等級

    IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

    ISO 10605 (ESD): ±30kV (contact discharge)

       電路框圖

(4). SITNE24V2BNQ-3/TR

       產品特性：

     截止電壓V_RWM：±24 V

     漏電流I_R：50 nA

     鉗位電壓Vc: 38 V

     峰值電流 Ipp：8 A

     結電容 Cj:24 pF

     封裝類型：SOT-23

       應用場合：

    CAN總線保護

       防護等級

    IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

    ISO 10605 (ESD): ±30kV (contact discharge)

       電路框圖

(5). SITNW24V1BNQ-2/TR

       產品特性：

      截止電壓V_RWM：±24 V

      漏電流I_R：50 nA

      鉗位電壓Vc: 37 V

      峰值電流Ipp：7 A

      結電容 Cj : 25 pF

      封裝類型：SOD-323

       應用場合：

       LIN總線保護

       防護等級

      EC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

      ISO 10605 (ESD): ±30kV (contact discharge)

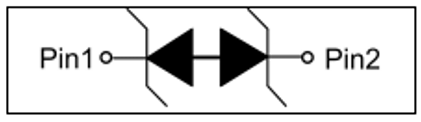

電路框圖

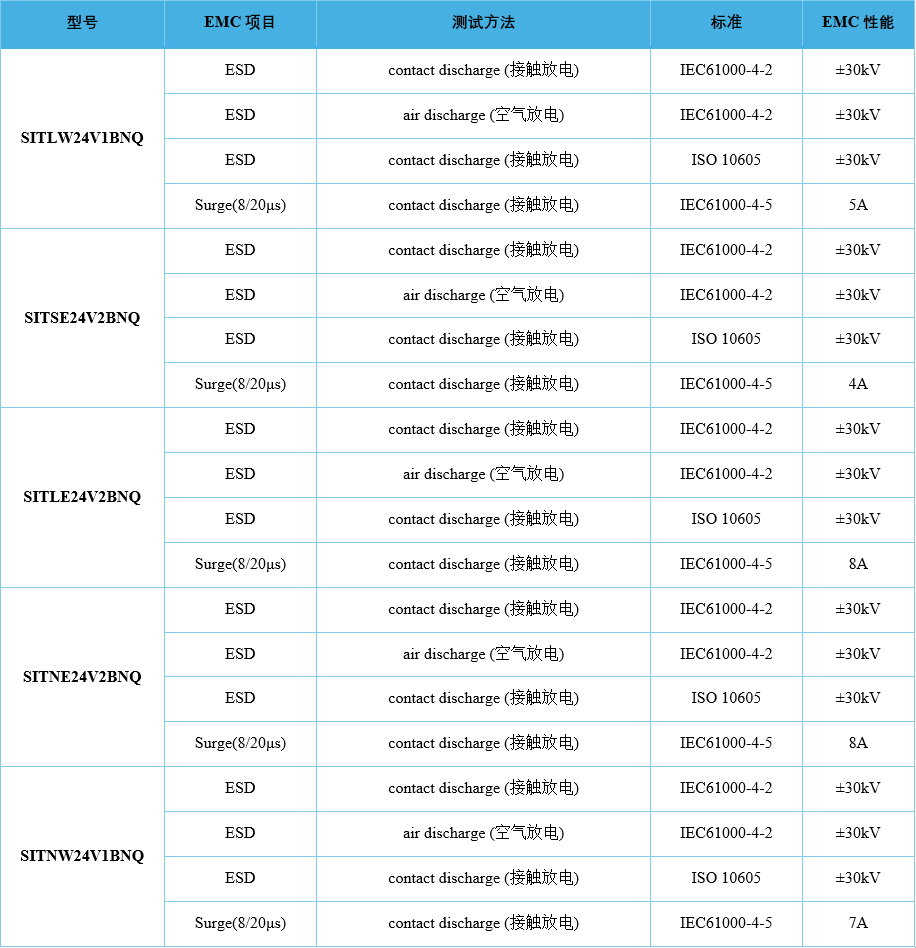

3. EMC性能表一覽

4.  應用示意圖

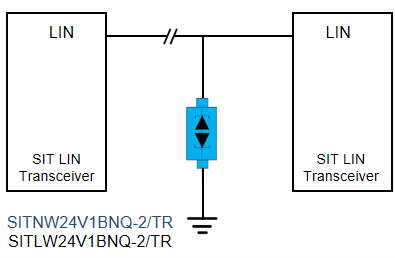

Lin總線接口ESD保護方案

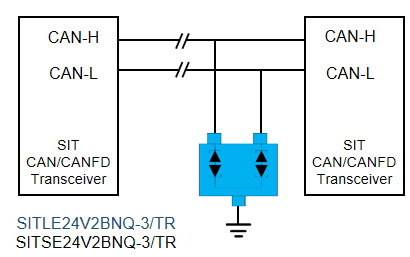

CAN/CAN FD總線接口ESD保護方案

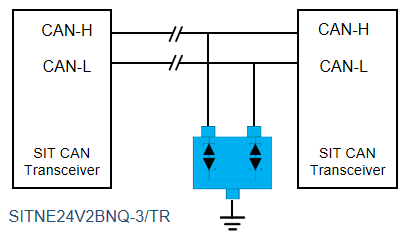

CAN總線接口ESD保護方案
